ツツミパネルヒーター

  • TC84(2ch)
  • TC84Ⅱ(2ch)

※イメージ画像です

型番

項目

TCI84(1ch) TCI84 Ⅱ (2ch)
制御方式 床内温度検知による
ON-OFF制御
電源 AC100V/200V
50Hz/60Hz
寸法[㎜]
幅×高さ×奥行
(W)116mm×(L)120mm×(T)42mm
標準取付方式 室内壁取付
適合センサー THS-1- *
チャンネル数
(制御数)
1 2
定格負荷 最大15A×2 抵抗負荷
時計機能 24時間表示
タイマー
設定数
1日の運転・停止時刻を2つセット可能
動作曜日のセットが可能
(ウイークリータイマー)
1日の運転時刻をA面、B面
それぞれに2つセット可能
動作曜日のセットが可能
(ウイークリータイマー)
停電
バックアップ
24時間
切り忘れ
防止機能
あり

※ * はリード線の長さになります。

RR-Y30リレーボックス

型番

項目

RR-Y30 リレーボックス
定格電源 AC100V / 200V (50Hz / 60Hz)
周囲温度 -10 ~ +50℃
周囲湿度 40℃ 90%RH以下
寸法 (W)116mm×(L)120mm×(T)55mm
質量 約220g
制御出力 DPSTドライ接点出力
(両切り)
DPST有電圧接点出力
(両切り)
として使用可能
出力定格 最大15A×2 抵抗負荷

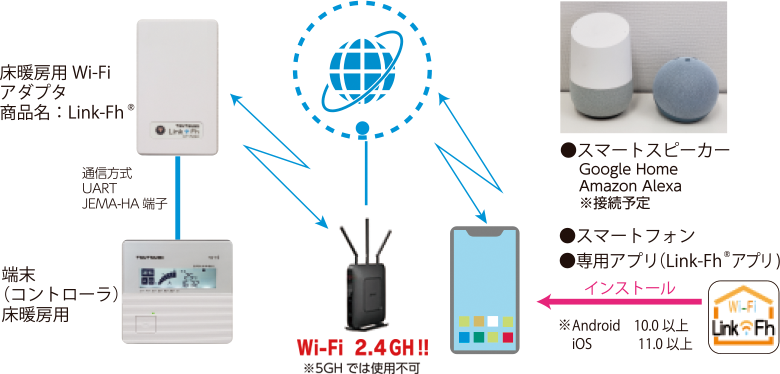

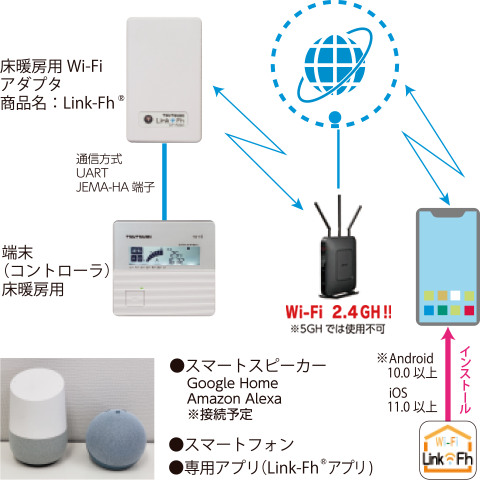

お客様に準備していただくもの

床暖房コントローラ用loTユニット
loT-IF223

無線LANルータ
(モバイルルータ不可)

アプリ対応端末
(スマートフォン等)

インターネット常時接続

  • 外出中でもスマホで床暖房のON/OFF や温度設定ができます。
  • アプリで床暖房のタイマー設定ができ、指定した時間・曜日でON/OFF できるスケジュール機能もあります。
  • スマートスピーカーと接続すれば、音声でさらに操作も簡単に!
IoT-IF223床暖房コントローラ用IoTユニット

IoT-IF223
床暖房コントローラ用IoTユニット

型番

項目

IoT-IF223
床暖房用IoTユニット
定格電源 AC100V / 200V (50Hz / 60Hz)
消費電力 2.0W以下(AC220V時)
周囲温度 -10 ~ +35℃(但し氷結なきこと)
周囲湿度 35℃ 90%RH以下
寸法 (W)70mm×(L)120mm×(T)41mm
質量 約150g
制御出力 -
出力定格 -
入出力端子 JEM-A標準HA端子 /
Wi-Fiモジュール(UART)
本体側 JST BH4B-XH-2
ケーブル側 JST XHP-4
附属
ケーブル
JEM-A対応 L=50cm JST XHP-4
4心(AWG24)難燃ケーブル
無線規格 Wi-Fi IEEE802.11b/g/n (2.4GHz)
対応OS Android®10.0以上 /
iOS11.0以上(2022年7月時点)

注:
  1. 一般的に言われる「企業LAN」回線には適合していません。「家庭内LAN」の回線にてご使用ください。
  2. Wi-Fiルーターは下記の設定にてご使用ください。
    • 暗号化方式WPA Personal
    • 周波数2.4GHzのみ対応
    • 5GHzと2.4GHzで同じSSIDで使用する設定(バンドステアリング等)では使用できません。
  3. Wi-Fiルーターの機種により初期設定ができない場合や動作が不安定になる場合があります。
    その場合は、初期設定方法および動作確認済Wi-Fiルーター等に関して別途ご相談ください。
