環境配慮型温水マット
敷設時
施工は折り畳んである温水マットを広げてビス留めするだけの簡単施工。
イメージ図

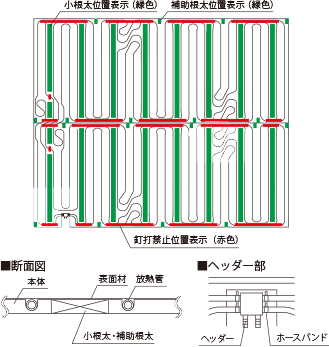

パネル構造
パネルのバリエーションは全36種類と豊富です。
図は、HOTP-2433-S12です。
断面図
特長
- 通湯温度45℃程度
45℃程度の低温通湯時でも満足な暖房感が得られます。 - 小根太間架橋ポリエチレン管が６本タイプ。
- 高放熱 従来品より10%up(当社比)
施行断面図
1.集合住宅
2.戸建住宅（合板下地）
断熱材、下地合板、置床及び床暖房用仕上げ材の施工に関しましては、各メーカー様の施工説明書に従い、必ず専用又は指定の接着剤、釘をご使用ください。
仕様・価格表
| No. | 名称 ・型式 |
面積 | 寸法 | 標準 流量 |
投入熱量 ※1 |
流量 抵抗 ※2 |
保有 水量 |
梱包 寸法 |
希望 小売価格 (税込) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| m2 | (W×L×T) mm |
ℓ/ min |
W/枚 | kPa/枚 | ℓ/枚 | (W×L×T) mm |
||||
| 45℃ | 55℃ | 円/枚 | ||||||||
| 1 | HOTP- 2433-S12 |
7.97 | 2,424 ×3,288 ×12 |
2.0 | 842 | 1178 | 17.2 | 4.4 | 1,330 ×920 ×110 |
¥121,000 (税込¥133,100) |
| 2 | HOTP- 3324-S12 |
7.93 | 3,333 ×2,379 ×12 |
837 | 1172 | 17.2 | 4.4 | 1,930 ×920 ×85 |
¥121,000 (税込¥133,100) |
|
| 3 | HOTP- 2727-S12 |
7.31 | 2,727 ×2,682 ×12 |
772 | 1080 | 16.5 | 4.0 | 1,640 ×920 ×110 |
¥120,000 (税込¥132,000) |
|
| 4 | HOTP- 2430-S12 |
7.24 | 2,424 ×2,985 ×12 |
765 | 1070 | 16.5 | 4.0 | 1,330 ×920 ×110 |
¥116,000 (税込¥127,600) |
|
| 5 | HOTP- 3024-S12 |
7.21 | 3,030 ×2,379 ×12 |
761 | 1066 | 16.4 | 4.0 | 1,640 ×920 ×85 |
¥116,000 (税込¥127,600) |
|
| 6 | HOTP- 2427-S12 |
6.50 | 2,424 ×2,682 ×12 |
686 | 961 | 15.7 | 3.6 | 1,330 ×920 ×110 |
¥106,000 (税込¥116,600) |
|
| 7 | HOTP- 2724-S12 |
6.49 | 2,727 ×2,379 ×12 |
685 | 959 | 15.7 | 3.6 | 1,640 ×920 ×85 |
¥106,000 (税込¥116,600) |
|
| 8 | HOTP- 2130-S12 |
6.33 | 2,121 ×2,985 ×12 |
1.5 | 663 | 927 | 33.0 | 3.5 | 1,330 ×920 ×110 |
¥103,000 (税込¥113,300) |
| 9 | HOTP- 3021-S12 |
6.29 | 3,030 ×2,076 ×12 |
659 | 921 | 32.9 | 3.5 | 1,640 ×920 ×85 |
¥103,000 (税込¥113,300) |
|
| 10 | HOTP- 2424-S12 |
5.77 | 2,424 ×2,379 ×12 |
605 | 845 | 30.8 | 3.2 | 1,330 ×920 ×85 |
¥98,000 (税込¥107,800) |
|
| 11 | HOTP- 2127-S12 |
5.69 | 2,121 ×2,682 ×12 |
596 | 833 | 30.4 | 3.1 | 1,330 ×920 ×110 |
¥96,000 (税込¥105,600) |
|
| 12 | HOTP- 2721-S12 |
5.66 | 2,727 ×2,076 ×12 |
593 | 829 | 30.3 | 3.1 | 1,640 ×920 ×85 |
¥96,000 (税込¥105,600) |
|
| 13 | HOTP- 1830-S12 |
5.43 | 1,818 ×2,985 ×12 |
569 | 795 | 29.4 | 3.0 | 1,935 ×920 ×60 |
¥92,000 (税込¥101,200) |
|
| 14 | HOTP- 3018-S12 |
5.37 | 3,030 ×1,773 ×12 |
563 | 786 | 29.1 | 3.0 | 1,640 ×920 ×60 |
¥92,000 (税込¥101,200) |
|
| 15 | HOTP- 2124-S12 |
5.05 | 2,121 ×2,379 ×12 |
529 | 739 | 27.8 | 2.8 | 1,330 ×920 ×85 |
¥87,000 (税込¥95,700) |
|
| 16 | HOTP- 2421-S12 |
5.03 | 2,424 ×2,076 ×12 |
527 | 736 | 27.8 | 2.8 | 1,330 ×920 ×85 |
¥87,000 (税込¥95,700) |
|
| 17 | HOTP- 1827-S12 |
4.88 | 1,818 ×2,682 ×12 |
511 | 714 | 27.1 | 2.7 | 1,935 ×920 ×60 |
¥85,000 (税込¥93,500) |
|
| 18 | HOTP- 2718-S12 |
4.83 | 2,727 ×1,773 ×12 |
506 | 707 | 26.9 | 2.7 | 1,640 ×920 ×60 |
¥85,000 (税込¥93,500) |
|
| 19 | HOTP- 1530-S12 |
4.52 | 1,515 ×2,985 ×12 |
474 | 662 | 25.7 | 2.5 | 1,640 ×920 ×60 |
¥79,000 (税込¥86,900) |
|
| 20 | HOTP- 3015-S12 |
4.45 | 3,030 ×1,470 ×12 |
466 | 652 | 25.4 | 2.4 | 1,640 ×735 ×60 |
¥79,000 (税込¥86,900) |
|
| 21 | HOTP- 1824-S12 |
4.33 | 1,818 ×2,379 ×12 |
454 | 634 | 24.9 | 2.4 | 1,935 ×920 ×50 |
¥76,000 (税込¥83,600) |
|
| 22 | HOTP- 2418-S12 |
4.30 | 2,424 ×1,773 ×12 |
451 | 630 | 24.8 | 2.4 | 1,330 ×920 ×85 |
¥76,000 (税込¥83,600) |
|
| 23 | HOTP- 1524-S12 |
3.60 | 1,515 ×2,379 × 12 |
377 | 527 | 21.9 | 2.0 | 1,640 ×920 × 50 |
¥74,000 (税込¥81,400) |
|
| 24 | HOTP- 2415-S12 |
3.56 | 2,424 ×1,470 ×12 |
373 | 521 | 21.8 | 2.0 | 1,330 ×735 ×60 |
¥74,000 (税込¥81,400) |
|
| 25 | HOTP- 1818-S12 |
3.22 | 1,818 ×1,773 ×12 |
338 | 471 | 20.4 | 1.8 | 1,935 ×920 ×35 |
¥68,000 (税込¥74,800) |
|
| 26 | HOTP- 0924-S12 |
2.16 | 909 ×2,379 ×12 |
226 | 316 | 16.1 | 1.2 | 1,385 ×920 ×35 |
¥58,000 (税込¥63,800) |
|
| 27 | HOTP- 2409-S12 |
2.09 | 2,424 ×864 ×12 |
219 | 306 | 15.8 | 1.1 | 1,385 ×920 ×35 |
¥58,000 (税込¥63,800) |
|
| 28 | HOTP- 0918-S12 |
1.61 | 909 ×1,773 ×12 |
169 | 236 | 13.8 | 0.9 | 1,835 ×920 ×30 |
¥52,000 (税込¥57,200) |
|
| 29 | HOTP- 1809-S12 |
1.57 | 1,818 ×864 ×12 |
165 | 230 | 13.7 | 0.9 | 1,835 ×920 ×30 |
¥52,000 (税込¥57,200) |
|
| 30 | HOTP- 0624-S12 |
1.44 | 606 ×2,379 ×12 |
0.6 | 158 | 217 | 35.3 | 0.9 | 1,355 ×620 ×30 |
¥44,000 (税込¥48,400) |
| 31 | HOTP- 2406-S12 |
1.36 | 2,424 ×561 ×12 |
149 | 205 | 33.7 | 0.8 | 1,355 ×620 ×30 |
¥44,000 (税込¥48,400) |
|
| 32 | HOTP- 0621-S12 |
1.26 | 606 ×2,076 ×12 |
138 | 190 | 31.8 | 0.7 | 1,070 ×620 ×30 |
¥43,000 (税込¥47,300) |
|
| 33 | HOTP- 2106-S12 |
1.19 | 2,121 ×561 ×12 |
130 | 179 | 30.4 | 0.7 | 1,070 ×620 ×30 |
¥43,000 (税込¥47,300) |
|
| 34 | HOTP- 0618-S12 |
1.07 | 606 ×1,773 ×12 |
117 | 161 | 28.0 | 0.6 | 1,835 ×620 ×30 |
¥41,000 (税込¥45,100) |
|
| 35 | HOTP- 1806-S12 |
1.02 | 1,818 ×561 ×12 |
112 | 154 | 27.1 | 0.6 | 1,835 ×620 ×30 |
¥41,000 (税込¥45,100) |
|
| 36 | HOTP- 0909-S12 |
0.79 | 909 ×864 ×12 |
86 | 119 | 22.6 | 0.4 | 880 ×920 ×30 |
¥40,000 (税込¥44,000) |
|
| 37 | HOTP- 4XT-S12 |
特注サイズ | 2.0 | 特注サイズ | ¥123,000 (税込¥135,300) |
|||||
| 38 | HOTP- 3XT-S12 |
1.5 | ¥96,000 (税込¥105,600) |
|||||||
| 39 | HOTP- 2XT-S12 |
¥64,000 (税込¥70,400) |
||||||||
| 40 | HOTP- 1XT-S12 |
0.6 | ¥48,000 (税込¥52,800) |
|||||||
1 投入熱量：室温20℃、標準流量（0.6ℓ/min、1.5ℓ/min、2.0ℓ/min）、仕上げ材12mm 厚合板、45℃及び55℃の通湯を条件とする実験結果に基づく値。
2 流量抵抗：流量は標準流量、通水温度は常温とし、マノメ ー ター を使用して測定。
表面温度分布：根太部は他の部位より若干表面温度が低くなる。
昇温特性 また、根太の熱負荷が大きい為、他の部位より昇温が遅くなる。
★低温やけどのおそれがありますので、定常時の通湯温度は55℃以下でご使用下さい。
★１注文20,000円未満の場合、別途1,500円の運賃がかかります。
寸法図
-
HOTP-2433-S12
-
HOTP-3324-S12
-
HOTP-2727-S12
-
HOTP-2430-S12
-
HOTP-3024-S12
-
HOTP-2427-S12
-
HOTP-2724-S12
-
HOTP-2130-S12
-
HOTP-3021-S12
-
HOTP-2424-S12
-
HOTP-2127-S12
-
HOTP-2721-S12
-
HOTP-1830-S12
-
HOTP-3018-S12
-
HOTP-2124-S12
-
HOTP-2421-S12
-
HOTP-1827-S12
-
HOTP-2718-S12
-
HOTP-1530-S12
-
HOTP-3015-S12
-
HOTP-1824-S12
-
HOTP-2418-S12
-
HOTP-1524-S12
-
HOTP-2415-S12
-
HOTP-1818-S12
-
HOTP-0924-S12
-
HOTP-2409-S12
-
HOTP-0918-S12
-
HOTP-1809-S12
-
HOTP-0624-S12
-
HOTP-2406-S12
-
HOTP-0621-S12
-
HOTP-2106-S12
-
HOTP-0618-S12
-
HOTP-1806-S12
-
HOTP-0909-S12
レイアウト図
敷設例１ LDK14帖プラン
| 品名 | 数量 | 定価 | 定価合計 |
|---|---|---|---|
| 温水マット HOTP-3015-S12 |
1 | ¥79,000(税込 ¥86,900) |
¥79,000(税込 ¥86,900) |
| 温水マット HOTP-3018-S12 |
2 | ¥92,000(税込 ¥101,200) |
¥184,000(税込 ¥202,400) |
| 温水熱源機 AEYH-0546BFX-T |
1 | ¥440,000(税込 ¥484,000) |
¥440,000(税込 ¥484,000) |
| メインリモコン CMR-2630-T |
1 | ¥35,500(税込 ¥39,050) |
¥35,500(税込 ¥39,050) |
| リモコンコード RK-3P-20M-T |
1 | ¥9,400(税込 ¥10,340) |
¥9,400(税込 ¥10,340) |
| 配管セット HTP-1015PT |
3 | ¥22,000(税込 ¥24,200) |
¥66,000(税込 ¥72,600) |
| 合計 | ¥813,900(税込 ¥895,290) |
||
- ダミー合板・フローリング材、工事費は含みません。
敷設例２ LDK16帖プラン
| 品名 | 数量 | 定価 | 定価合計 |
|---|---|---|---|
| 温水マット HOTP-2409-S12 |
1 | ¥58,000 (税込 ¥63,800) |
¥58,000 (税込 ¥63,800) |
| 温水マット HOTP-3021-S12 |
1 | ¥103,000 (税込 ¥113,300) |
¥103,000 (税込 ¥113,300) |
| 温水マット HOTP-3024-S12 |
1 | ¥116,000 (税込 ¥127,600) |
¥116,000 (税込 ¥127,600) |
| 温水熱源機 AEYH-0546BFX-T |
1 | ¥440,000(税込 ¥484,000) |
¥440,000(税込 ¥484,000) |
| メインリモコン CMR-2630-T |
1 | ¥35,500(税込 ¥39,050) |
¥35,500(税込 ¥39,050) |
| リモコンコード RK-3P-20M-T |
1 | ¥9,400(税込 ¥10,340) |
¥9,400(税込 ¥10,340) |
| 配管セット HTP-1015PT |
3 | ¥22,000 (税込 ¥24,200) |
¥66,000 (税込 ¥72,600) |
| 合計 | ¥827,900 (税込 ¥910,690) |
||
- ダミー合板・フローリング材、工事費は含みません。
敷設例３ LDK20帖プラン
| 品名 | 数量 | 定価 | 定価合計 |
|---|---|---|---|
| 温水マット HOTP-2409-S12 |
1 | ¥58,000 (税込 ¥63,800) |
¥58,000 (税込 ¥63,800) |
| 温水マット HOTP-3021-S12 |
3 | ¥103,000 (税込 ¥113,300) |
¥309,000 (税込 ¥339,900) |
| 温水熱源機 AEYH-0546BFX-T |
1 | ¥440,000(税込 ¥484,000) |
¥440,000(税込 ¥484,000) |
| メインリモコン CMR-2630-T |
1 | ¥35,500(税込 ¥39,050) |
¥35,500(税込 ¥39,050) |
| リモコンコード RK-3P-20M-T |
1 | ¥9,400(税込 ¥10,340) |
¥9,400(税込 ¥10,340) |
| 配管セット HTP-1015PT |
4 | ¥22,000 (税込 ¥24,200) |
¥88,000 (税込 ¥96,800) |
| 合計 | ¥939,900 (税込 ¥1,033,890) |
||
- ダミー合板・フローリング材、工事費は含みません。
敷設例４ LDK＋洋室プラン
| 品名 | 数量 | 定価 | 定価合計 |
|---|---|---|---|
| 温水マット HOTP-2409-S12 |
1 | ¥58,000 (税込 ¥63,800) |
¥58,000 (税込 ¥63,800) |
| 温水マット HOTP-3018-S12 |
2 | ¥92,000(税込 ¥101,200) |
¥184,000(税込 ¥202,400) |
| 温水マット HOTP-3021-S12 |
1 | ¥103,000 (税込 ¥113,300) |
¥103,000 (税込 ¥113,300) |
| 温水マット HOTP-3024-S12 |
1 | ¥116,000 (税込 ¥127,600) |
¥116,000 (税込 ¥127,600) |
| 温水熱源機 AEYH-0546BFX-T |
1 | ¥440,000(税込 ¥484,000) |
¥440,000(税込 ¥484,000) |
| メインリモコン CMR-2630-T |
1 | ¥35,500(税込 ¥39,050) |
¥35,500(税込 ¥39,050) |
| リモコンコード RK-3P-20M-T |
1 | ¥9,400(税込 ¥10,340) |
¥9,400(税込 ¥10,340) |
| 配管セット HTP-1015PT |
3 | ¥22,000 (税込 ¥24,200) |
¥66,000 (税込 ¥72,600) |
| 配管セット HTP-10A-2K15 |
1 | ¥40,700 (税込 ¥44,770) |
¥40,700 (税込 ¥44,770) |
| 合計 | ¥1,052,600 (税込 ¥1,157,860) |
||
- ダミー合板・フローリング材、工事費は含みません。
敷設例５ LDK＋洋室２部屋プラン
| 品名 | 数量 | 定価 | 定価合計 |
|---|---|---|---|
| 温水マット HOTP-2409-S12 |
1 | ¥58,000 (税込 ¥63,800) |
¥58,000 (税込 ¥63,800) |
| 温水マット HOTP-3018-S12 |
2 | ¥92,000(税込 ¥101,200) |
¥184,000(税込 ¥202,400) |
| 温水マット HOTP-3021-S12 |
2 | ¥103,000 (税込 ¥113,300) |
¥206,000 (税込 ¥226,600) |
| 温水マット HOTP-3024-S12 |
2 | ¥116,000 (税込 ¥127,600) |
¥232,000 (税込 ¥255,200) |
| 温水熱源機 AEYH-0646BFX-T |
1 | ¥499,000(税込 ¥548,900) |
¥499,000(税込 ¥548,900) |
| メインリモコン CMR-2630-T |
1 | ¥35,500(税込 ¥39,050) |
¥35,500(税込 ¥39,050) |
| リモコンコード RK-3P-20M-T |
1 | ¥9,400(税込 ¥10,340) |
¥9,400(税込 ¥10,340) |
| 配管セット HTP-1015PT |
1 | ¥22,000 (税込 ¥24,200) |
¥22,000 (税込 ¥24,200) |
| 配管セット HTP-10A-2K15 |
3 | ¥40,700 (税込 ¥44,770) |
¥122,100 (税込 ¥134,310) |
| 合計 | ¥1,368,000 (税込 ¥1,504,800) |
||
- ダミー合板・フローリング材、工事費は含みません。
掲載商品の価格には、配送料、部材、工事費、使用済み商品の引き取り費等は含まれておりません。
平成28年省エネルギー基準の地域区5～7地域で遮断性能の高い住宅(Q値：1.4)の場合。(適応畳数グラフより)
広い面積は暖まるまでに時間がかかりますので連続運転を必要とします。
