コントローラ（新発売）
- 低出力モード (セーブモード) ボタン搭載コントローラ
- 住宅版エネルギー消費性能計算プログラム対応品
下記画像にカーソルをかざすとフタを開いた
状態をご確認いただけます。
-
TCI-84 ECO
一括制御型
※操作時にバックライト点灯 -
TCI-84II ECO
２面切り替え専用型
※操作時にバックライト点灯
※イメージ画像です
コントローラ詳細（新発売）
|
型番 項目 |
TCI84 ECO | TCI84 Ⅱ ECO |
|---|---|---|
| 定格電源 | AC100V(単相)/200V(単相三線) (50Hz/60Hz) | |
| 消費電力 | 3.0W以下(AC100V時) | |
| 周囲温度 | -10~+35℃ (但し氷結なきこと) | |
| 周囲湿度 | 35℃90%RH以下 | |
| 寸法 | (W)116mm×(L)120mm ×(T)42mm |
|
| 質量 | 約340g | |
| 制御出力 | 両切り有電圧リレー接点出力 | |
| 出力定格 | 最大15A×2 抵抗負荷 | |
| 表示 | LCD表示:時計・温度設定 タイマー設定・動作 LED表示:運転・タイマー |
LCD表示:時計・温度設定 タイマー設定・動作 LED表示:運転・タイマーA・B |
| 時計 | 表示：24時間表示、表示分解能1分 精度：月差±60s以内（25±２℃にて） 停電バックアップ：24時間以上 （但し、電源OFF前に１時間以上の通電が必要です） |
|
| タイマー | 1日の運転・停止時刻を2回セット可能 動作曜日のセットが可能 (ウィークリータイマー) | 1日の運転時刻をA面、B面にそれぞれ2回セット可能 動作曜日のセットが可能 (ウィークリータイマー) |
| 温度制御 | 床内温度検知によるON-OFF制御 | |
| 切り忘れ 防止機能 |
運転開始から24時間後に自動停止 | |
コントローラ
-
TCI84
-
TCI84II
※イメージ画像です
コントローラ詳細
|
型番 項目 |
TCI84 | TCI84 Ⅱ |
|---|---|---|
| 温度制御 | 床内温度検知による ON-OFF制御 |
|
| 定格電源 | AC100V(単相)/200V(単相三線) 50Hz/60Hz |
|
| 寸法 | (W)116mm×(L)120mm ×(T)42mm |
|
| 適合センサー | THS-1- ＊ | |
| 出力定格 | 最大15A×2 抵抗負荷 | |
| 時計 | 24時間表示、表示分解能1分 | |
| タイマー | 1日の運転・停止時刻を2回セット可能 動作曜日のセットが可能 （ウィークリータイマー） |
1日の運転時刻をA面、B面にそれぞれ2回セット可能 動作曜日のセットが可能 （ウィークリータイマー） |
| 切り忘れ 防止機能 |
運転開始から24時間後に自動停止 | |
※ ＊部分はリード線の長さになります。
|
型番 項目 |
RR-Y30 リレーボックス |
|---|---|
| 電源定格 | AC100V(単相)/200V(単相三線)(50Hz/60Hz) |
| 周囲温度 | -10 ～ +50℃ |
| 周囲湿度 | 40℃ 90%RH以下 |
| 寸法 | (W)116mm×(L)120mm×(T)55mm |
| 質量 | 約220g |
| 制御出力 | DPSTドライ接点出力 （両切り） DPST有電圧接点出力 （両切り） として使用可能 |
| 出力定格 | 最大15A×２ 抵抗負荷 |

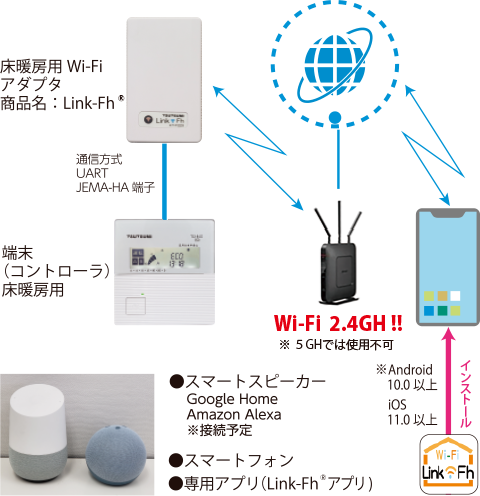

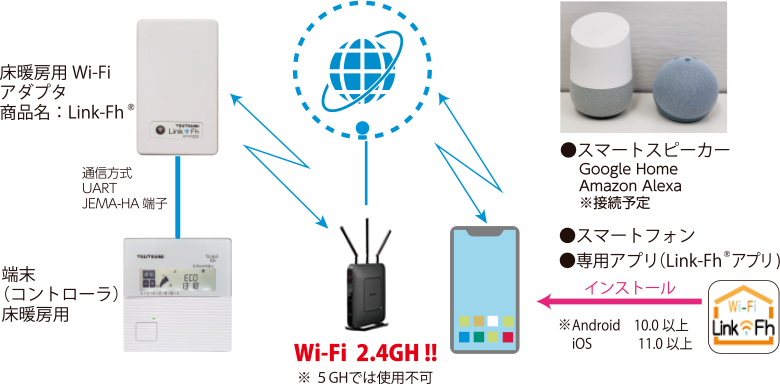

Link-Fh® IoTシステム
| お客様に準備していただくもの |
|---|
床暖房コントローラ用loTユニット |
無線LANルータ |
アプリ対応端末 |
インターネット常時接続 |
- 外出中でもスマホで床暖房のON/OFF や温度設定ができます。
- アプリで床暖房のタイマー設定ができ、指定した時間・曜日でON/OFF できるスケジュール機能もあります。
- スマートスピーカーと接続すれば、音声でさらに操作も簡単に！
IoT-IF223
床暖房コントローラ用IoTユニット
|
型番 項目 |
IoT-IF223 床暖房用IoTユニット |
|---|---|
| 電源定格 | AC100V(単相)/200V(単相三線) (50Hz/60Hz) |
| 消費電力 | 2.0W以下（AC220V時） |
| 周囲温度 | -10 ～ +35℃（但し氷結なきこと） |
| 周囲湿度 | 35℃ 90%RH以下 |
| 寸法 | (W)70mm×(L)120mm×(T)41mm |
| 質量 | 約150g |
| 入出力端子 | JEM-A標準HA端子 / Wi-Fiモジュール（UART） 本体側 JST BH4B-XH-2 ケーブル側 JST XHP-4 |
| 附属 ケーブル |
JEM-A対応 L=50cm JST XHP-4 ４心（AWG24）難燃ケーブル |
| 無線規格 | Wi-Fi IEEE802.11b/g/n (2.4GHz) |
| 対応OS | Android®10.0以上 / iOS11.0以上（2022年7月時点） |
詳しくはこちらをクリック ↓
注：
- 一般的に言われる「企業LAN」回線には適合していません。「家庭内LAN」の回線にてご使用ください。
- Wi-Fiルーターは下記の設定にてご使用ください。
- 暗号化方式WPA Personal
- 周波数2.4GＨｚのみ対応
- 5ＧＨｚと2.4ＧＨｚで同じSSIDで使用する設定（バンドステアリング等）では使用できません。
- Wi-Fiルーターの機種により初期設定ができない場合や動作が不安定になる場合があります。
その場合は、初期設定方法および動作確認済Wi-Fiルーター等に関して別途ご相談ください。
